Das Bild zeigt ein Bild des zukünftigen Bahnhofs im Digitalen Knoten Stuttgart. Zu sehen sind ICEs sowie Kelchstützen. | © DB AG

AutomatedRail@DKS

Das Pilotprojekt „Hochautomatisiertes Fahren im Stuttgarter Raum“ (ATO GoA2) wird im Digitalen Knoten Stuttgart (DKS) für den S-Bahn- und Regionalverkehr realisiert. Der Einsatz neuer Technologien ermöglicht das hochautomatisierte Fahren im offenen System. Dadurch wird die Betriebsqualität gesteigert, eine bessere Energieeffizienz erreicht sowie zukünftig die Strecken- und Transportkapazität erhöht.

Projektdauer

Start
2021
Ende
2030

Unsere Partner

Das Pilotprojekt „Hochautomatisiertes Fahren im Stuttgarter Raum“ (ATO GoA2) wird im Digitalen Knoten Stuttgart (DKS) für den S-Bahn- und Regionalverkehr realisiert. Der Einsatz neuer Technologien ermöglicht das hochautomatisierte Fahren im offenen System. Dadurch wird die Betriebsqualität gesteigert, eine bessere Energieeffizienz erreicht, sowie zukünftig die Strecken- und Transportkapazität erhöht.


Die Steuerung des Zuges erfolgt durch das ATO-Fahrzeuggerät, welches exakte ATO-Streckenvorgaben erhält. Das Anfahren nach dem Fahrgastwechsel sowie das Fahren und Stoppen nach Fahrplan wird automatisiert ausgeführt. Dies ermöglicht eine optimierte Fahrweise und ein gezielteres und späteres Bremsen als im manuellen Betrieb. Dadurch wird Energie gespart und die Streckenkapazität optimal genutzt. Im Verspätungsfall können so die maximalen Fahrreserven ausgenutzt werden. Der ATO-Betrieb wird vom/von der Triebfahrzeugführer:in aktiviert, der/die bei ATO GoA2 weiterhin an Bord ist.



Das Pilotprojekt setzt auf der Ausrüstung von Strecke und Fahrzeugen mit ETCS Level 2 auf. Das hochautomatisierte Fahren im Stuttgarter Raum ist das Pilotprojekt für den Flächenrollout dieser zukunftsweisenden Technologie im gesamten Streckennetz.

Die ATO GoA2 Gesamtfunktionalität wirkt wie eine Art ferngesteuerter Tempomat: Die Strecke teilt dem Zug über sog. Timing Points mit, wann er an welchem Ort sein soll. Dabei besteht das streckenseitige ATO-System (ATO-Zentrale) aus mehreren Komponenten, die dem fahrzeugseitigen System u.a. Fahrplan- und Streckendaten (Journey and Segment Profiles) bereitstellen.



Das fahrzeugseitige ATO-System System (ATO Onboard Unit, ATO-OB) kann nun anhand dieser Informationen optimale Fahrprofile ermitteln. Diese Fahrprofile werden umgesetzt, sobald das fahrzeugseitige ETCS eine Fahrerlaubnis (Movement Authority) bereitstellt und das hochautomatisierte Fahren durch den/die Triebfahrzeugführer:in aktiviert wurde. Durch das von der ATO-OB bereitgestellte Fahrprofil können Fahrpläne exakter eingehalten und somit Verspätungen reduziert werden. Triebfahrzeugführer:innen behalten jederzeit die Sicherheitsverantwortung: Sie sind an Bord, überwachen die Fahrt und können eingreifen sowie in die manuelle Fahrt wechseln.



Die sicherheitsrelevante ETCS-Kommunikation wird zunächst noch über das dedizierte Bahn-Mobilfunknetz GSM-R abgewickelt. Für die Übertragung der ATO-Daten wird im Pilotprojekt das öffentliche Mobilfunknetz (4G/5G public) genutzt. Perspektivisch soll sämtliche Kommunikation über FRMCS (Future Railway Mobile Communication System) laufen.

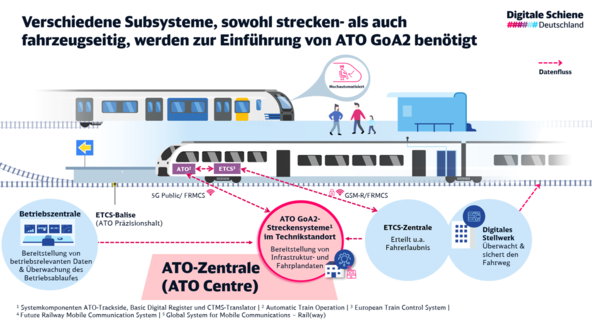

Strecken- und fahrzeugseitig werden verschiedene Subsysteme für ATO GoA2 benötigt. Strecken- und fahrzeugseitig werden verschiedene Subsysteme für ATO GoA2 benötigt. | © DB InfraGo
Strecken- und fahrzeugseitig werden verschiedene Subsysteme für ATO GoA2 benötigt.

Berechnung Fahrprofil



Sollte ein Zug verspätet sein, wird durch ATO die höchstzulässige Geschwindigkeit gefahren, welche von ETCS vorgegeben und überwacht wird. Bei planmäßigem Betrieb gibt ATO ein möglichst energiesparendes Fahrprofil vor. Sollte ein Zug zu früh sein, reduziert ATO die Geschwindigkeit, um wieder ins planmäßige Fahrprofil zurückzukehren; auch hierbei wird Energie eingespart. An Bahnsteigen ermöglicht ATO einen hochpräzisen Halt.

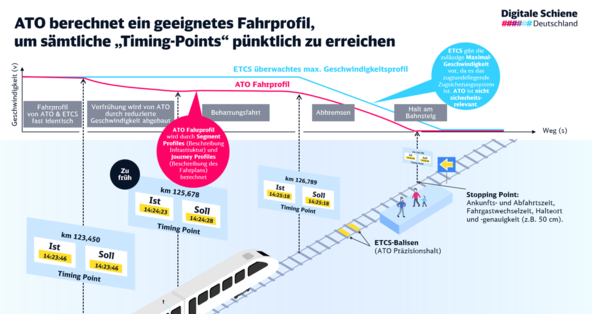

Berechnung des ATO Fahrprofils Berechnung des ATO Fahrprofils | © DB InfraGo Ag
Berechnung des ATO Fahrprofils

Fachartikel

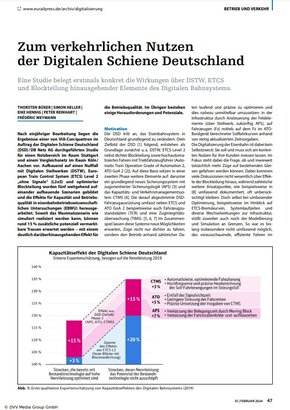

  • Zum verkehrlichen Nutzen der Digitalen Schiene Deutschland | Februar 2024

    Eine Studie von VIA-Con/quattron im Auftrag der Digitalen Schiene Deutschland/DB InfraGo AG offenbart das Potenzial der Digitalisierung für eine Kapazitätserweiterung auf der Schiene. Durch den Einsatz digitaler Technologien können im optimalen Fall rund 15 % zusätzliche, vermarktbare Trassen erwartet und die Betriebsqualität deutlich gesteigert werden.



    Erschienen in: Der Eisenbahningenieur

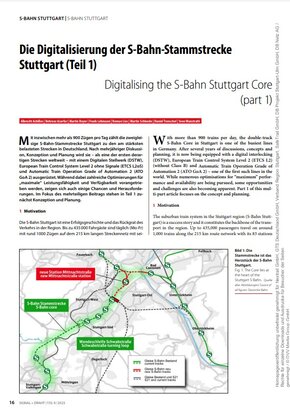

  • Die Digitalisierung der S-Bahn-Stammstrecke Stuttgart (Teil 1) | September 2023

    Mit inzwischen mehr als 900 Zügen pro Tag zählt die zweigleisige
    S-Bahn-Stammstrecke Stuttgart zu den am stärksten
    belasteten Strecken in Deutschland. Nach mehrjähriger Diskussion, Konzeption und Planung wird sie – als eine der ersten derartigen Strecken weltweit – mit einem Digitalen Stellwerk (DSTW), European Train Control System Level 2 ohne Signale (ETCS L2oS) und Automatic Train Operation Grade of Automation 2 (ATO GoA 2) ausgerüstet.



    Erschienen in: Signal + Draht

  • Digitalisierung der S-Bahn-Stammstrecke Stuttgart (Teil 2) | Dezember 2023

    Die in SIGNAL+DRAHT 9/2023 vorgestellte Planung zur Digitalisierung der S-Bahn-Stammstrecke Stuttgart wird inzwischen Schritt für Schritt Realität. Im Fokus des vorliegenden
    Beitrags stehen Erfahrungen aus der laufenden Umsetzung, dem
    betrieblich-verkehrlichen Nutzen und einigen Optimierungspotenzialen. Ein Ausblick auf die nächsten Schritte rundet den Beitrag ab.



    Erschienen in: Signal + Draht

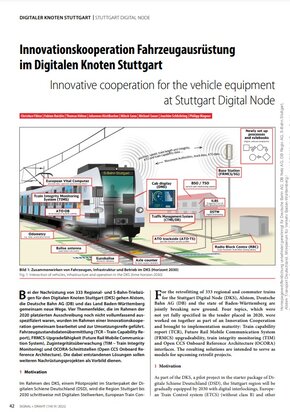

  • Innovationskooperation Fahrzeugausrüstung im Digitalen Knoten Stuttgart | September 2022

    Im Rahmen der Sektorinitiative Digitale Schiene Deutschland gehen Alstom, die Deutsche Bahn AG (DB) und das Land Baden-Württemberg gemeinsam neue Wege bezüglich der Nachrüstung von 333 Regional- und S-Bahn-Triebzügen für den Digitalen Knoten Stuttgart (DKS). Vier für den digitalen Bahnbetrieb der Zukunft wichtige Themenfelder in einer Innovationskooperation gemeinsam bearbeitet und zur Umsetzungsreife geführt. Die dabei entstandenen Lösungen sollen weiteren Nachrüstungsprojekten als Vorbild dienen.



    Erschienen in: Signal + Draht

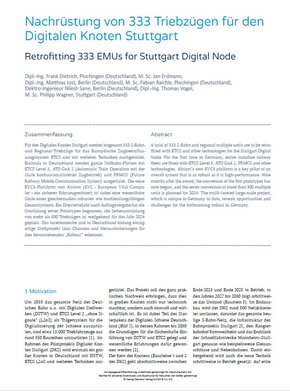

  • Nachrüstung von 333 Triebzügen für den Digitalen Knoten Stuttgart | Mai 2022

    Für den Digitalen Knoten Stuttgart werden insgesamt 333 S-Bahn- und Regional-Triebzüge für das Europäische Zugbeeinflussungssystem ETCS und mit weiteren Techniken nachgerüstet. Erstmals in Deutschland werden ganze Vollbahn-Flotten mit ETCS Level 3, ATO GoA 2 (Automatic Train Operation mit der Stufe hochauto­matisierter Zugbetrieb) und FRMCS (Future Railway Mobile Communication System) ausgerüstet.



    Erschienen in: ZEVrail

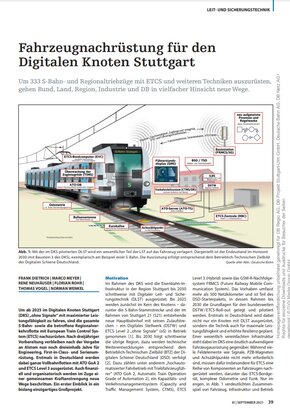

  • Fahrzeugnachrüstung für den Digitalen Knoten Stuttgart | September 2021

    Um 333 S-Bahn- und Regionaltriebzüge mit ETCS und weiteren Techniken auszurüsten, gehen Bund, Land, Region, Industrie und DB in vielfacher Hinsicht neue Wege.

    Ein erster Einblick in ein bislang einzigartiges Großprojekt.



    Quelle: Der Eisenbahningenieur
